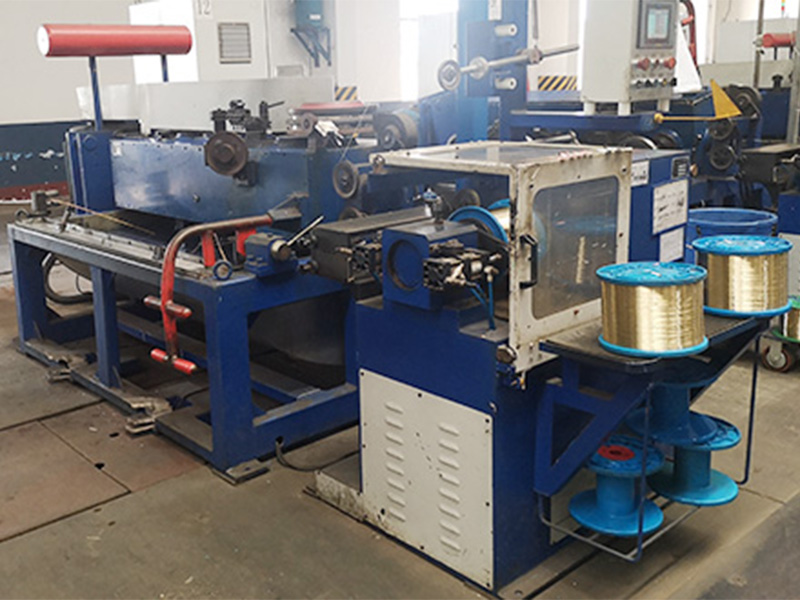

دستگاه های طراحی سیم مخزن آب کربن کم کربن از چندین مؤلفه کلیدی تشکیل شده اند که برای اطمینان از ترسیم سیم مؤثر با هم کار می کنند. این مؤلفه ها برای حفظ سطح کارآیی ، دقت و کیفیت در کل فرآیند ترسیم سیم طراحی شده اند. موتور منبع اصلی دستگاه دستگاه است و گشتاور مورد نیاز برای کشیدن سیم را از طریق قالب فراهم می کند. موتور باید بتواند عملیاتی با سرعت بالا و پر سرعت ارائه دهد تا از طراحی سیم کارآمد و بدون وقفه اطمینان حاصل شود. سیستم درایو قدرت موتور را به Capstan یا Roller Puller منتقل می کند ، که اعمال نیرو برای کشیدن سیم از طریق قالب است. این سیستم برای حفظ سرعت و تنش ثابت در طی فرآیند طراحی طراحی شده است. مخزن آب هسته سیستم روغن کاری و خنک کننده است. این سیستم آب یا روان کننده های مخصوص فرموله شده را که در طی فرآیند ترسیم سیم روی سیم اعمال می شود ، گردش می کند. سیستم خنک کننده تضمین می کند که سیم در محدوده دما نگه داشته می شود و از گرمای بیش از حد و حفظ انعطاف پذیری سیم جلوگیری می کند. در عین حال ، سیستم روغن کاری اصطکاک بین سیم و قالب را کاهش می دهد و از پوشیدن قالب و بهبود سطح کلی سیم جلوگیری می کند. سیستم مخزن آب باید بتواند گردش مداوم و فیلتراسیون را کنترل کند تا اطمینان حاصل شود که مایع خنک کننده در طول فرآیند مؤثر است. Die Draw Die مؤلفه اصلی برای کاهش قطر سیم است. این قالب از مواد بادوام مانند کاربید تنگستن یا فولاد پر سرعت برای مقاومت در برابر اصطکاک و استرس زیاد در طی فرآیند ترسیم سیم ساخته شده است. درگذشت ها به صورت سری ترتیب داده می شوند و هر مردن به تدریج از نمونه قبلی کوچکتر است ، به طوری که قطر سیم به تدریج کاهش می یابد. سیستم روغن کاری مرطوب به کاهش ساییدگی قالب کمک می کند ، عمر سرویس قالب را افزایش داده و کیفیت سیم تمام شده را بهبود می بخشد. $ $
